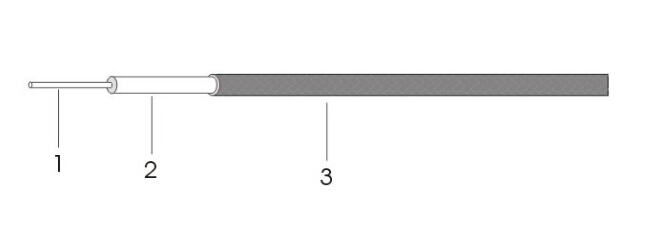

結構參數
| 項目 | 材料 | 直徑(mm) |
|---|---|---|
| 1. 內導體 | 鍍銀銅包鋼線 | 0.28 |
| 2. 絕緣體 | 聚四氟乙烯(PTFE) | 3.00 |
|
3. 外導體 |
浸錫銅線編織 | 3.52 |
電性能參數
| 電容(pF/m) | 47.6 |
| 阻抗(ohm) | 100 |
| 傳輸速率(%) | 70 |
| 截止頻率(GHz) | 36 |
| 延時(ns/m) | 4.7 |
|
最大工作電壓(kVrms) |
1.9 |
|
衰減屏蔽到18GHz(dB) |
100 |
機械和環境性能
| 最小彎曲半徑(mm) | 8 |
| 最小彎曲半徑(重復) (mm) | 40 |
|
工作溫度范圍(℃) |
-55至+125 |
衰減和平均功率（20℃，海平面測試條件）
| 頻率(GHz) | 衰減(dB/m) | 功率(CW) |
|---|---|---|
| 0.5 | 0.35 | 245.5 |
| 1.0 | 0.50 | 172.2 |
| 5.0 | 1.16 | 74.5 |
| 10.0 | 1.69 | 51.5 |
| 20.0 | 2.49 | 35.1 |
