高頻線纜, 100Ω, 7P * 28AWG + 6C * 29AWG, PVC 外被

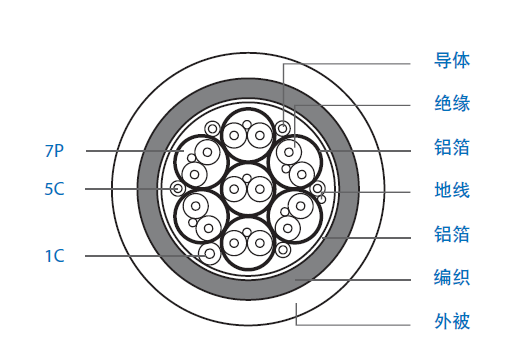

結構
| 7P(雙絞線) | 成纜 |
| 導體：28 AWG 鍍錫銅線0.38 | 半成品：7P+6C+地線， 一起成纜 |
| 絕緣：0.43 mm of FPE, 外徑：1.24 mm | 地線： 28 AWG 鍍錫銅線 0.38 |
| 顏色：白-綠，白-紅，白-藍，白-橙 | 內屏蔽：單面非自粘鋁箔 |
| 白-棕，白-紫，白-灰 | 編織 |
| 地線：28 AWG 鍍錫銅線 0.38 | 外屏蔽：36 AWG 鋁鎂合金導體，重疊率 85% |
| 對屏蔽：鋁箔麥拉帶, 鋁面朝內 | 外被 |
| 對外被：麥拉帶 | 0.75 mm 柔性PVC, 顏色 - 黑 直徑： 9.8 mm 參考 |
| 6C(低頻線) | 印字 |
| 導體：29 AWG 鍍錫銅線 0.36 | E258654 AWM STYLE 20276 Ⅰ/Ⅱ A/B 80℃ 30V |
| 絕緣： 0.17 mm of FPE, 外徑：0.7 mm | KINGSIGNAL [Date code] xxxxM |
| 顏色 - 白，紫，黃，橙，灰 | |
| 絕緣： 0.35 mm of FPE, 外徑：1.05 mm, 顏色 - 粉紅 |
電氣性能
| 差模阻抗(Ohms @ TDR,28AWG 信號對) | 100 ±15 |
| 絕緣電阻(MOhms/km) | 30 |
| 耐壓測試(VAC/min,50Hz ) | 400 |
| 最大工作電壓(VMS) | 400 |
| 工作溫度(℃) | -40~+85 |
損耗
| 頻率(MHZ) | 損耗(dB/m) |
|---|---|
| 1 | 0.09 |
| 10 | 0.18 |
| 65 | 0.34 |
| 100 | 0.44 |
| 200 | 0.64 |
| 400 | 0.94 |
| 600 | 1.36 |
| 800 | 1.79 |
物理特性
彎曲半徑： 靜態：49 mm /動態：98 mm
