高頻線纜, 100Ω, 2對, 24AWG, LSZH 外被
UL13 CL2, FT4 符合

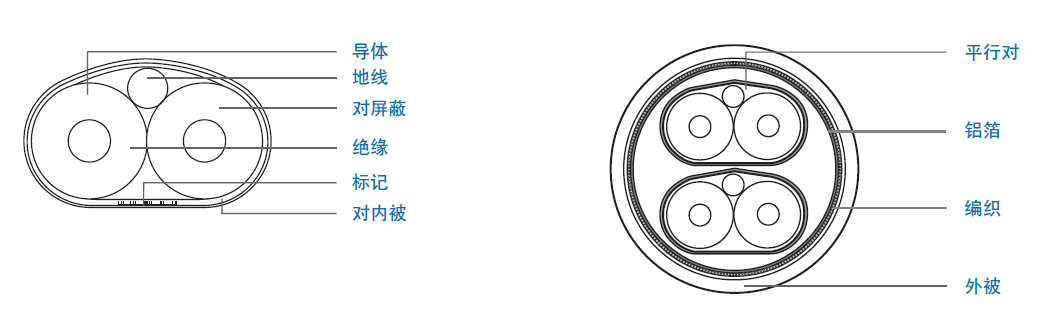

結構
| 平行對 | 成纜 |
| 導體：24 AWG 單根鍍銀銅線, 外徑0.508 mm | 半成品：2 對 (#1-2) 一起成纜 |
| 絕緣：0.57 mm of FPE, 外徑：1.66 mm, 顏色 - 本色 | 內屏蔽：雙面鋁箔，重疊率 25%參考 |
| 對：扁平及平行 | 編織 |
| 地線：24 AWG 單根鍍錫銅線, 外徑0.515 mm | 外屏蔽：38 AWG 鍍錫導體，重疊率 65% |
| 對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍 | 外被 |
| 對外被：PET | 0.80 mm LSZH, 顏色 - 黑 直徑：7.00±0.20 mm |
| 對外徑：1.96*3.55mm 參考 | 印字 |
| 對的標識：第1對整個長度標識#1 ，第2對整個長 | E344545 (UL) TYPE CL2 75℃ 24 AWG CSA AWM II |
| 度標識 #2 | A/B 75℃ 30V FT4 IEC60332-3-24 KSHS-11-24-002 |
| KINGSIGNAL xxxxM |
電氣性能
| 功能適用(GHz) | 5 |
| 差模阻抗(Ohms) | 100±5 |
| 延時差(對內,ps/m) | <10 |
| NEXT(dB, @3.2GHz) | <-30 |
| 衰減 | |
| 頻率(GHz) | 衰減(dB/m Max) |
| 1.60 | 1.43 |
| 3.20 | 2.10 |
物理特性
| 彎曲半徑 | 5 * OD Min |
| 操作溫度(℃) | -40~+85 |
| 儲存溫度(℃) | -25~+65 |
