高頻線纜, 100Ω, 2對, 26AWG, PVC 外被
UL 20276 符合 燃燒VW-1

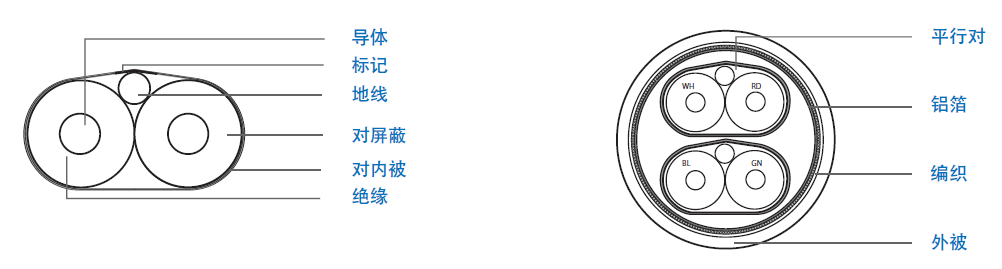

結構
| 平行對 | 成纜 |
| 導體：26 AWG 單根鍍銀銅線, 外徑0.404 mm | 半成品：2 對 (#1-2) 一起成纜 |
| 絕緣：0.47 mm of FPE, 外徑：1.35 mm | 內屏蔽：雙面鋁箔，重疊率 25%參考 |
| 顏色 - 白-紅，藍-綠 | 編織 |
| 對：扁平及平行 | 外屏蔽：38 AWG 鍍錫導體，重疊率 80% |
| 地線：26 AWG 單根鍍錫銅線, 外徑0.404 mm | 外被 |
| 對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍 | 0.55 mm 柔性PVC, 顏色 - 黑 直徑： 5.00 mm 參考 |
| 對外被：PET | 印字 |
| 對外徑：1.52*2.32mm 參考對的 | E258654 AWM STYLE 20276 26AWG Ⅰ/Ⅱ A/B 80℃ 30V |
| 對的標識：第1對整個長度標識#1 ，第2對整個 | VW-1 CSA TYPE AWM 26AWG Ⅱ A/B 80℃ 30V FT1 |
| 長度標識 #2 | KSHS-02-26-002 KINGSIGNAL xxxxM |
電氣性能
| 測試8米，功能適用1.25 GHz | |
| 差模阻抗(Ohms @ TDR) | 100 ±5 |
| 電容(pF/m,1kHz) | Nom. 42 |
| 延時(ns/ft) | Nom.1.55 |
| 延時差(ps/8 m, 對內) | 70 |
| 延時差(ps/8 m, 對間) | 350 |
| 導體直流電阻(Ohms/km@20℃,Max) | 130 |
| 絕緣電阻(GOhms/km) | 1.0 |
| 介電強度(V) | 100 |
| 峰進運行電壓(V) | 100 |
| 測試電壓(線/線/屏蔽 Vrms 50Hz 1min) | 500 |
| 衰減 (SDD21) | |
| 頻率(GHz) | 衰減(Nom. dB/8m) |
| 0.10 | 2.1 |
| 1.25 | 8.1 |
物理特性
| 彎曲半徑 | 5 * OD Min |
| 操作溫度(℃) | -40~+85 |
| 儲存溫度(℃) | -25~+65 |
