高頻線纜, 100Ω, 2對, 24AWG, PVC 外被
UL 758, Page 20276; CSA22.2 No.210 符合 VW-1 / FT4

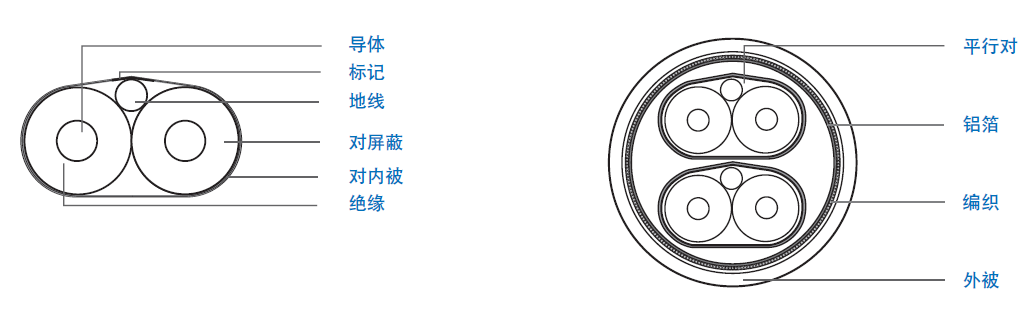

結構
| 平行對 | 成纜 |
| 導體：24 AWG 單根鍍銀銅線, 外徑0.508 mm | 半成品：2 對 (#1-2) 一起成纜 |
| 絕緣：0.57 mm of FPE, 外徑：1.66 mm, 顏色 - 本色 | 內屏蔽：雙面鋁箔，重疊率 25%參考 |
| 對：扁平及平行 | 編織 |
| 地線：24 AWG 單根鍍錫銅線, 外徑0.515 mm | 外屏蔽：38 AWG 鍍錫導體，重疊率 80% |
| 對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍 | 外被 |
| 對外被：PET | 0.60 mm 柔性PVC, 顏色 - 黑 直徑： 6.00±0.20 mm |
| 對外徑：1.96*3.55mm 參考 | 印字 |
| 對的標識：第1對整個長度標識#1 ，第2對整個長 | E258654 AWM STYLE 20276 AWM Ⅰ/Ⅱ A/B 80℃ |
| 度標識 #2 | 30V KSHS-11-24-002 KINGSIGNAL xxxxM |
電氣性能
| 絕緣電阻(MOhms/km, Min) | 100 |
| 介電強度(kV/2S) | 0.9 |
| 導體直流電阻(Ohms/km @ 20℃, Max) | 93 |
| 差模阻抗(Ohms @ TDR ) | 100±5 |
| 延時(ns/ft) | Nom.1.55 |
| 延時差(對內, ps/10m, Max) | 100 |
| 延時差(對間, ps/10m, Max) | 400 |
| 電容(pF/m@ 1MHz) | Nom. 43 |
| 衰減 (SDD21) | |
| 頻率(GHz) | 衰減(dB/10m Max) |
| 0.60 | 6.5 |
| 1.25 | 10.0 |
| 2.50 | 14.0 |
| 5.00 | 21.0 |
| 7.00 | 27.2 |
| 10.00 | 38.0 |
物理特性
| 彎曲半徑 | 5 * OD Min |
| 操作溫度(℃) | -40~+85 |
| 儲存溫度(℃) | -25~+65 |
